Descubre la forma más sencilla de añadir grabaciones de voz a tus proyectos con el Módulo de Voz ISD1820. Perfectamente diseñado para integrar audio en cualquier aplicación, este módulo es ideal tanto para principiantes como para expertos en electrónica.
Ya sea que estés trabajando en un proyecto de robótica, creando juguetes interactivos o desarrollando sistemas de advertencia de voz, el Módulo de Voz ISD1820 ofrece una solución eficaz y económica para cualquier aplicación de audio. ¡Incorpóralo a tus creaciones hoy mismo y da vida a tus ideas con sonido!

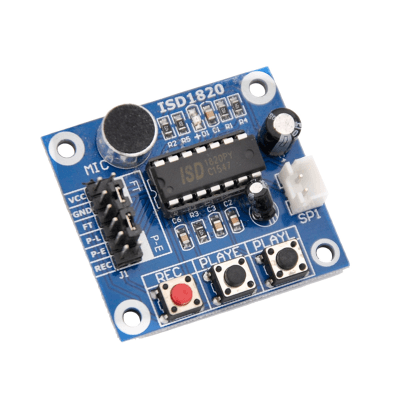

Modulo de voz ISP1820 con bocina
2.6 – 5V
8-20 seconds
8 Ohm minimum
55 x 38 x 16mm (2.2 x 1.5 x 0.63″)
China
playback can be edge or level activated
null
null
null
null
null
20 seconds of audio
37 x 54 mm
80K Ω
8 Seconds
8.0KHz
3.4KHz
3.3V Power Supply
Ground
The REC input is an active HIGH record signal. The module starts recording whenever REC is HIGH. This pin must remain HIGH for the duration of the recording. REC takes precedence over either playback (PLAYL or PLAYE) signal.
Playback, Edge-activated: When a HIGH-going transition is detected on continues until an End-Of-Message (EOM) marker is encountered or the end of memory space is reached.
Playback, Level‐activated, when this input pin level transits from LOW to HIGH, a playback cycle is initiated.
The SP+ and SP‐ pins provide direct drive for loudspeakers with impedances as low as 8Ω.
Microphone Input, the microphone input transfers its signals to the on‐chip preamplifier.
Feed Through: This mode enable the Microphone to drive the speaker directly.
Play the records endlessly.
ISD1820
Voice Recorder IC
DIP 14 Pin type
ISD
DC 2.4-5.5V
With internal audio amplifier, this board can drive 8 Ohm 0.5W speaker directly.
Microphone is on board
54mm x 38mm
2.4Volts to 5.5Volts DC
Internal audio amplifier that drives 8 Ohm 0.5Watts speakers directly.
Dual modes standalone and microcontroller-driven
Push‐button interface and playback is edged or level-triggered
Automatic power-down mode or standby mode
L*W*H is 43mm x 34mm x 11mm
Descubre la forma más sencilla de añadir grabaciones de voz a tus proyectos con el Módulo de Voz ISD1820. Perfectamente diseñado para integrar audio en cualquier aplicación, este módulo es ideal tanto para principiantes como para expertos en electrónica.
Ya sea que estés trabajando en un proyecto de robótica, creando juguetes interactivos o desarrollando sistemas de advertencia de voz, el Módulo de Voz ISD1820 ofrece una solución eficaz y económica para cualquier aplicación de audio. ¡Incorpóralo a tus creaciones hoy mismo y da vida a tus ideas con sonido!
